方形超能摇摆振动筛分机

新乡市三圆堂机械有限公司方形摇摆筛是针对单纯追求筛分精度会以产量为代价，而追求大产量又会使得精度下降的这一问题设计出的高精度大产量筛分设备，广泛用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。 通过方型精密摇摆筛将振动器发生振动加摇摆运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到******筛分之目的。

产品特点

1、全封闭结构无粉尘污染，提升工作车间的工作环境。

2、筛分量大，多层分级设计，一机分两组，一台抵多台使用，产量翻倍。

3、无垂直振动，对基础的动载很小，筛网寿命长；

4、每层筛网均设有筛网防堵清理装置，筛分机在工作状态下连续不停地对筛网进行清理，保证筛网不堵孔，延长运行周期；

5、由于采用平面回转原理，明显提升了物料的分布状态，从而提高了筛面利用率，提高筛分效率，降低了成品物料中的粉末含量；

6、筛机振动小、噪音低，符合环境******要求。

适用行业

食品行业：糖、盐、味精、面粉、奶粉（粒状、粉末）、淀粉、豆浆、鱼粉、米粉、维生素、调味品、糊精（液状、粉状）、饮料、果汁、酱油、凤梨汁、酵母液（液状）、脱水蔬菜及食品添加剂等各种产品。

化工行业：涂料、铝银浆、颜料、油漆（干、液体）、橡胶、碳黑、活性炭（颗粒、粉状）、助溶剂、胶粉、元明粉、树脂（小粒、微小球状、粉状粒）、PVC树脂粉粒、柠檬酸、聚乙烯粉（粉状、颗粒状）等各种产品。

制药行业：医药中间体、医用辅料、中药粉、西药粉（粉状）、西药液、中药液（液状）、医药原料粉等。

陶瓷、磨料窑业：矽砂（粒状）、陶土、粘土、泥浆（液状）、釉药（粉状、液状）、高岭土、石英砂、石墨、碳化硅、长石、研磨材料、耐火材料（粉状、粒状）、玻璃原料及各种窑业相关原料。

金属、冶金行业：碳化钨粉、铅粉、锌氧粉、金刚砂、铁粉、二氧化钛、氧化铝、合金粉、焊条粉、氧化锰、人造黑铅、电解铜粉、电磁材料（颗粒、粉末）、铁铜及金属类、粉末冶金原料（粉末、粒状）等等。

其他行业：造纸滤浆、废水过滤、公害处理等。

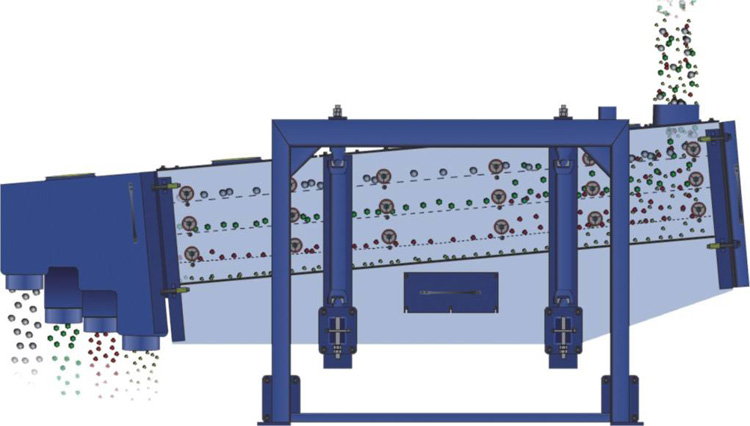

工作原理

平面回转筛倾角为5~10°的筛体由传动装置驱动。物料运动轨迹在进料端为水平圆周运动，在长度方向逐渐变成椭圆运动，在出料端转变成近似往复直线运动。  通过进料口喂入的物料，在平面回转筛体运动作用下，均匀的分布在整个筛网上，并产生自动分级，从而使料层下粒度较小的物料迅速过筛，而上面粒度相对较大的物料则向出料端运动。在移动过程中，由于没有搅拌和垂直跳动，因而其中较小的颗粒紧贴筛面，随时可以过筛。

平面回转筛出料端筛体的运动为近似往复直线运动，是筛理作用逐渐减弱。从而使大于筛孔尺寸的颗粒迅速向******方向移动，直到排出机外，完成物料的整个筛分。在筛理过程中，不断跳动的弹性跳动小球，有效地防止物料堵塞筛孔，保证了筛理的******率。平衡块使筛体在运动的过程中各个方向的惯性力都得以平衡，从而保证了筛体运动的平稳性

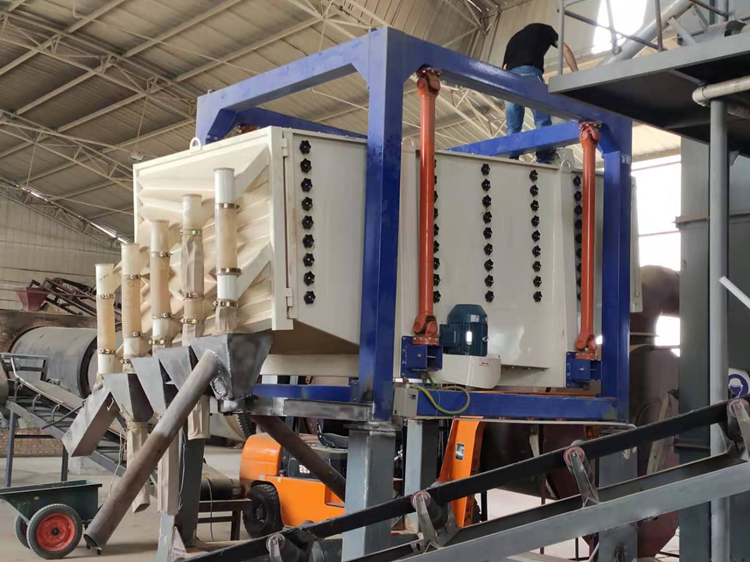

生产实例

技术参数
