面粉方形摇摆筛

产品简介

方形摇摆筛适合用面粉、硅微粉、石英砂等粉末、颗粒的筛分，精度高，筛分规格高，产量大等各种优势。单纯追求筛分精度会牺牲产量为代价，而追求大产量又会使得精度下降，方型摇摆筛是针对上述问题而专门设计的一种具有高精度大产量的******筛分设备，它广泛用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。通过方型摇摆筛将振动器发生振动加摇摆运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到******筛分之目的。

应用范围

广泛应用于食品、化工、冶金、非有色金属、有色金属、磁性材料等行业.

适用物料

淀粉、食盐、砂糖、奶粉、化肥、树脂、三聚氰胺、纯碱等有关行业的干、湿式筛分。

产品特点

(1) 自清网效果好

(2) 筛网利用率高而寿命长

(3) 密封效果好

产品结构

方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。

筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内；

驱动装置包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型精细筛分机与现有筛分机相比具有结构******实用、性能稳定可靠、安装调试方便、制造费用低等优点。

工作原理

从筛机摇动体即筛箱运动轨迹来看，方型摇摆筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。摇摆筛的工作原理为:筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，期间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，完成筛分工作。

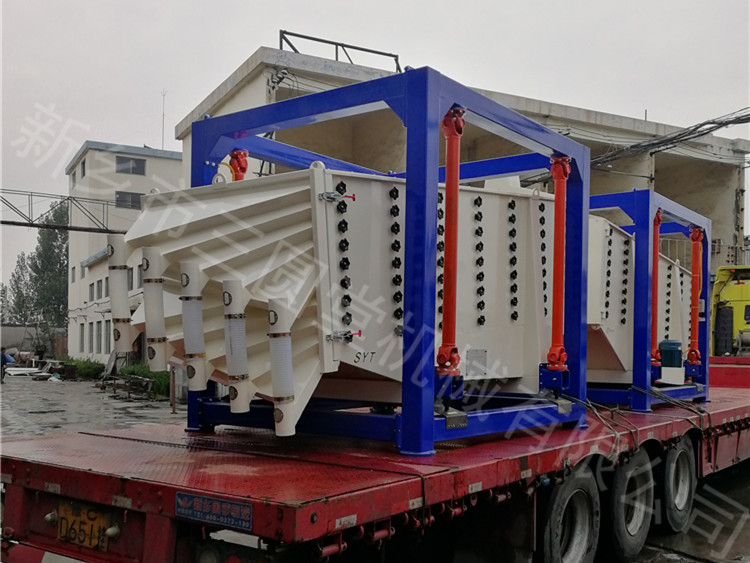

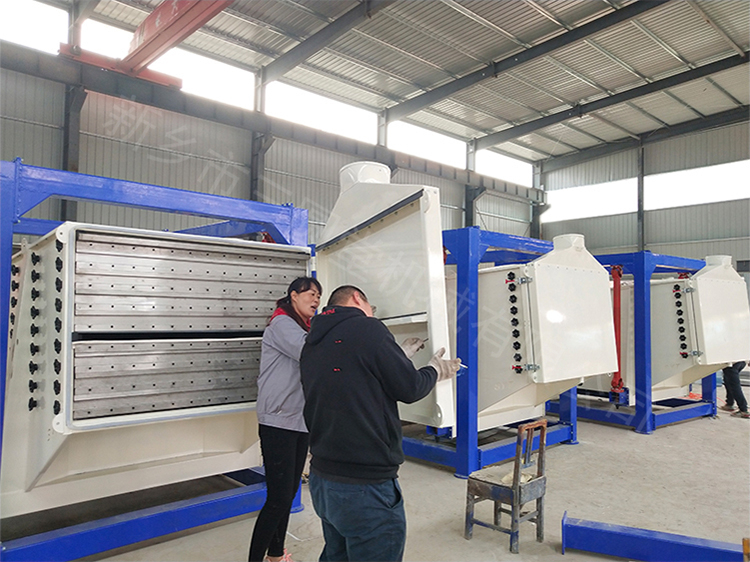

生产实例

技术参数
