标准圆形摇摆筛

产品简介

圆形摇摆筛是一款仿人工筛选的低频旋振筛，其原理是：瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成（螺旋运动）。即可调节偏心距的激振器产生了非线性三维运动，物料也产生同样的近似手动作业的运动，从而达到筛分之目的，再配合筛分附件可得到更加理想的筛分效果；适合于圆球状、圆柱状、片状、乃至不规则形状易堵网且需要精密筛分的物料。为了满足客户对大产量，高精度筛分的要求，我公司特设计这款******率、高精度分筛机。它有效的模拟了人工分筛运动的原理，可分筛超细范围内的粉末与微颗粒状物料，特别适合难以处理的特殊物料。

应用范围

化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业。

适用物料

糖粉、淀粉、豆浆、奶粉、铁粉、合金粉、锌粉、颜料、洗衣粉、油漆、纯碱等物料

用途及特点

回旋筛分是由两层同样孔径的筛网，让筛过一次的物料再次筛分，已达到更高的筛分精度。

圆形摇摆筛是目前为止有效的模仿了人类手工动作和过程的筛机，其设计结构，巧妙的把筛一(平面圆周运动)、簸一(向上抛物运动)结合起来，可通过调整经向角和切向角，使筛分效果达到你所要求的状态。

摇摆筛低转速运转保证了设备的使用寿命，减少了维修成本、降低了设备噪音，并使设备使用更加安全。低转速的运动轨迹对一切娇嫩昂贵的物料起到了保护作用，该设备为积木式结构，更能方便用户在进料口和出料口连接安全，在无溢漏的情况下可进行湿式筛分。

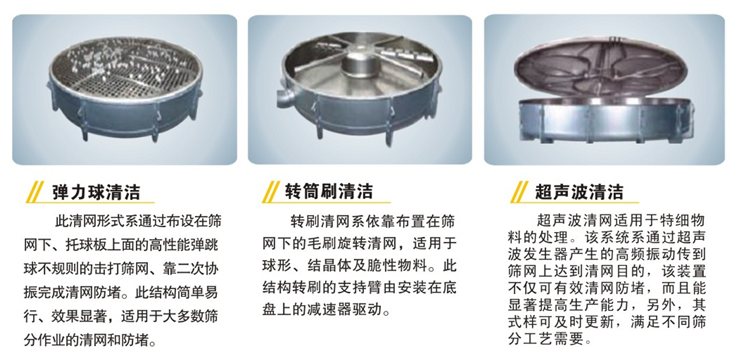

清网方式

弹力球清洁

此训网形式黑通过布设在筛网下、托球板上面的高性能弹跳球不规则的击打筛网、靠二次协振完成清网防此结构简单易行、************，适用于大多数筛分作业的清网和防堵。

转筒刷清洁

转刷清网系依靠布置在筛网下的毛刷转清网,适用于球形、结晶体及脆性物料。此结构转刷的支持臂由安装在底盘上的减速器驱动。

超声波清洁

超声波清网适用于特细物料的处理。该系统系通过超声波发生器产生的高频振动传到筛网上达到清网目的，该装置不仅可有效清网防堵，而且能显著提高生产能力，男外，其式样可及时更新，满罡不同筛分工艺需要

工作原理



1、基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调

2、每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整

3、因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

4、水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到******处，******处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。

5、此次过程在圆形摇摆筛每层筛网之间重复进行。

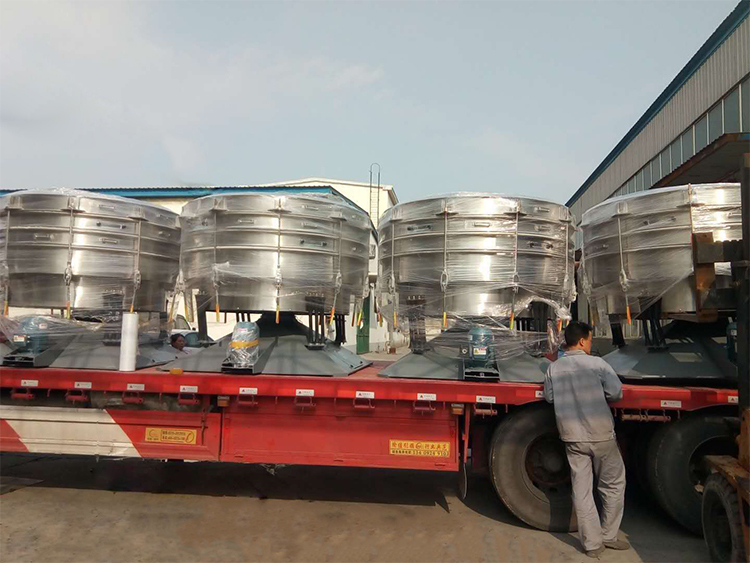

生产实例

技术参数
