超能方形摇摆筛

产品简介

新乡市三圆堂机械有限公司方形摇摆筛是针对单纯追求筛分精度会牺牲产量为代价，而追求大产量又会使得精度下降的这一问题设计出的高精度大产量筛分设备，广泛用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。 通过方型精密摇摆筛将振动器发生振动加摇摆运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到**筛分之目的。

应用范围

通常适用于水泥、化肥、造纸、食品、化工、冶金、陶粒、有色金属、非有色金属、粮食、磨料或矿山等行业中

适用物料

石英砂、矿砂、化肥、粮食颗粒等

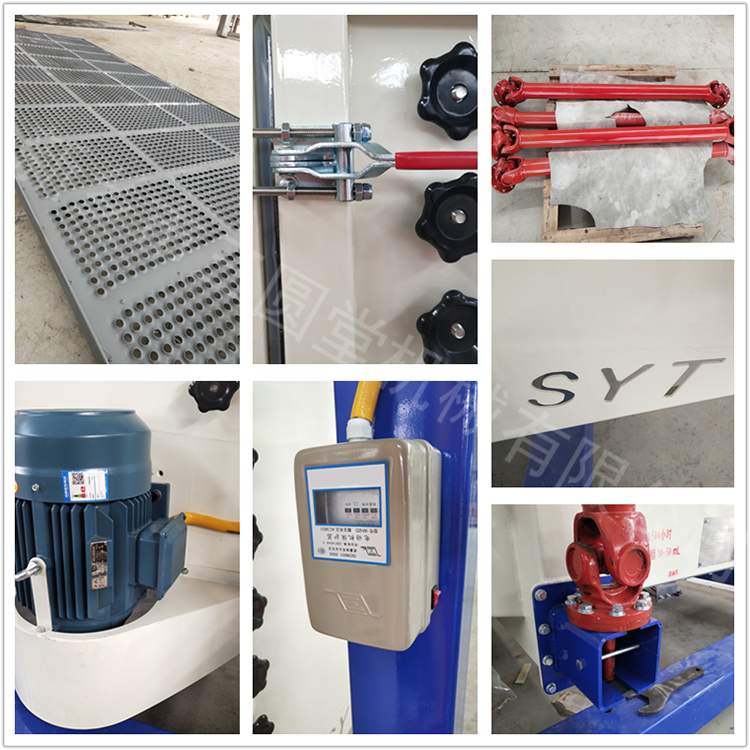

产品特点

1、全封闭的结构,粉尘不飞扬,筛机振动小、噪音低，符合环境**要求。

2、物料在筛面上产生螺旋运动，与网面接触时间长而且物料始终在网面上滚动，不破坏物料的原有结构，透筛几率大筛分效果好，产量大，筛分精度高，适合多种物料的筛分和筛选。

3、配备自动张紧和自动清洁的筛网安装系统,使筛网利用率高、寿命长,换网结构简便快捷。

4、多层筛框设计机型供客户选择，还可以实现复合筛分，产量加倍。

产品维护

1.在对方形摇摆筛进行周检时，要将设备所有松动的螺栓进行紧固，尤其是激振器、筛面和支承装置的螺栓要特别留意，而且严禁野蛮操作，防止损坏设备。

2.日常要仔细检查设备三角带的张紧程度，适当张紧。

3.筛框是设备的重要部件，日常要多加留意主梁和全部横梁的焊缝情况，全面保证焊缝严实，不会出现裂纹情况。

4.对筛网进行维护时，要对磨损严重的筛网进行更换，即使是新筛网， 也要每隔4-8h重新张紧一次，直到张紧为止。

工作原理

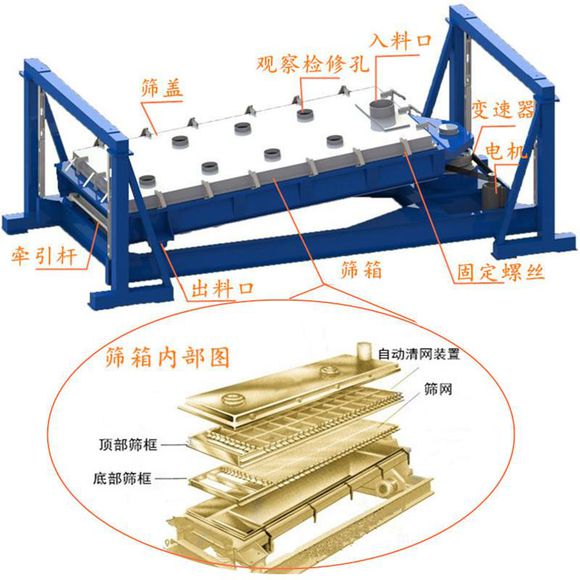

方形摇摆筛的筛面是水平或微倾斜布置的，一般倾斜的角度为0到5度之间，当筛机正常启动后，筛箱就会在惯性力的作用下作前后往复式运动，并带动着筛面作周期性摇摆，物物料从中心到外缘在整个筛面上均匀分散，作平面回旋式运动，由此小于筛面孔径的物料通过筛孔落到下物被成功分离排出，而较大颗粒的物料连续翻滚作跳跃式运动被运送到******处，******处是一个可调节的导向装置，可有效控制物料的流量大小，并能控制物料在筛面上的停留时间，到此从而完成筛分工作。
从方型摇摆筛的结构和工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响，也即对筛机处理能力和筛分效率有相反的影响，有鉴于此，在实际筛分作业中，我们可以根据具体情况和需要，在生产能力和筛分效率两方面有所取舍。

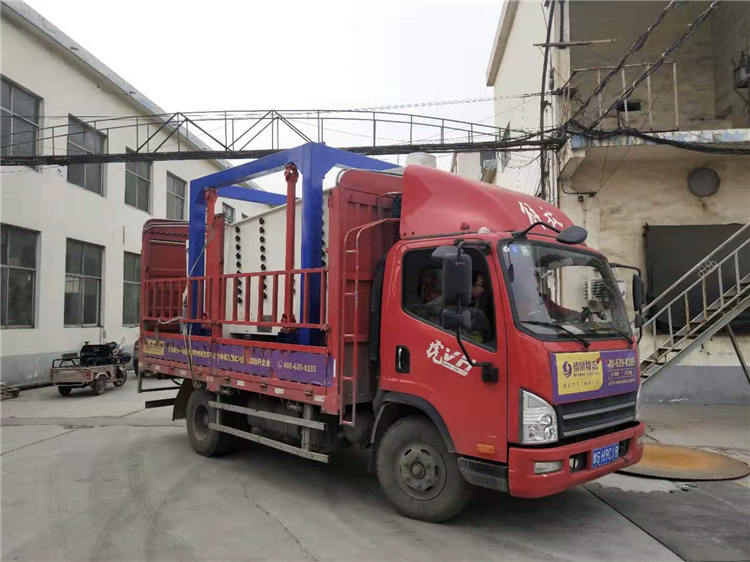

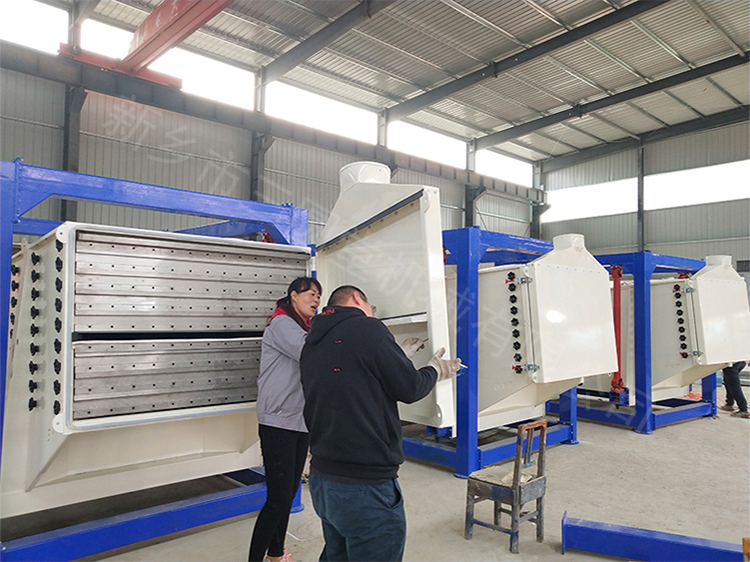

生产实例

技术参数
