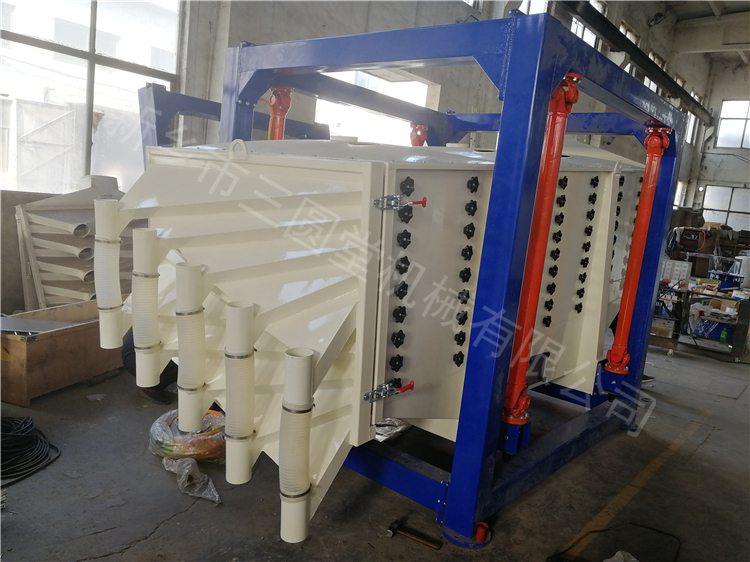

化工粉末方形摇摆筛

化工粉末方形摇摆筛

筛分精度高,产量大

筛分粒度:2-500目

生产能力:5t-20t

应用范围:化工、冶金、有色金属、非有色金属、食品、磨料等行业。

适用物料

物料

物料

物料

物料

免费在线咨询

预约考察热线:13262170985

产品简介

单纯追求筛分精度会牺牲产量为代价,而追求大产量又会使得精度下降,方型摇摆筛是三圆堂机械专门设计的一种具有高精度大产量的******筛分设备,它广泛适用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。

通过方型摇摆筛将振动器发生振动加摇摆运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到**筛分之目的。

应用范围

化工、冶金、有色金属、非有色金属、食品、磨料等行业。

适用物料

方形摇摆筛物料

化肥、树脂、三聚氰胺、纯碱/非有色金属、有色金属、磁性材料等

产品特点

(1) 自清网效果好。

(2) 筛网利用率高而寿命长。

(3) 密封效果好。

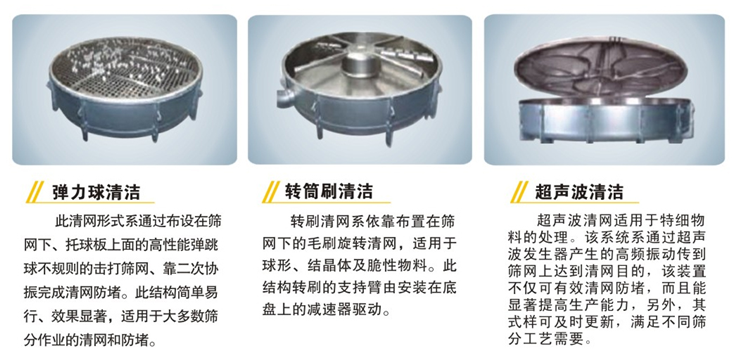

清网方式

方形摇摆筛清网方式

弹力球清洁

此清网形式系通过布设在筛网下、托球板上面的高性能弹跳球不规则的击打筛网、靠二次协振完成清网防堵。此结构简单易行、************,适用于大多数筛分作业的清网和防堵。

转筒刷清洁

转刷清网系依靠布置在筛网下的毛刷转清网,适用于球形、结晶体及脆性物料。此结构转刷的支持臂由安装在底盘上的减速器驱动。

超声波清洁

超声波清网适用于特细物料的处理。该系统系通过超声波发生器产生的高频振动传到筛网上达到清网目的,该装置不仅可有效清网防堵,而且能显著提高生产能力,另外,其式样可及时更新,满足不同筛分工艺需要。

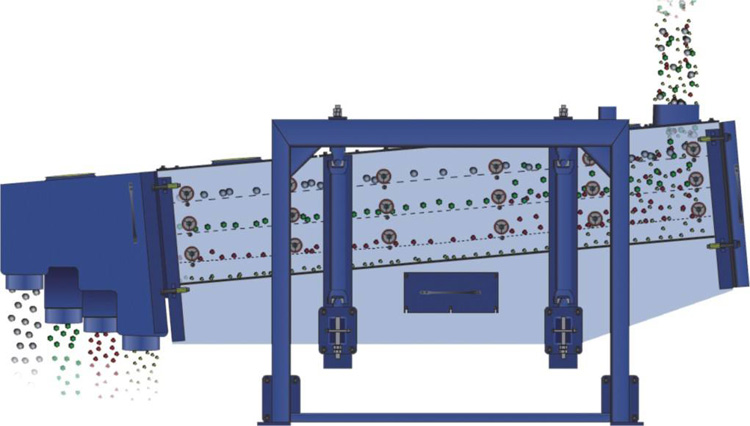

工作原理

方形摇摆筛

从筛机摇动体即筛箱运动轨迹来看,方型摇摆筛又称往复筛,其驱动装置所产生的振动力是一绕定轴、方向呈规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。摇摆筛的工作原理为:筛机启动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动,期间,小于筛面孔径的物理通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,完成筛分工作。

从方型摇摆筛的结构和工作原理可以看出,其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响,也即对筛机处理能力和筛分效率有相反的影响,有鉴于此,在实际筛分作业中,我们可以根据具体情况和需要,在生产能力和筛分效率两方面有所取舍。

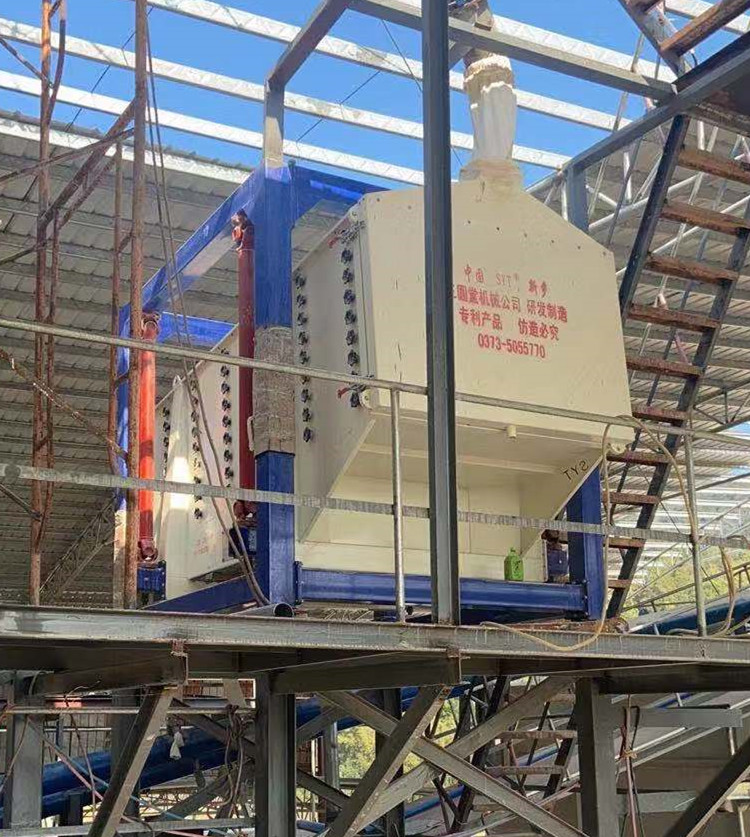

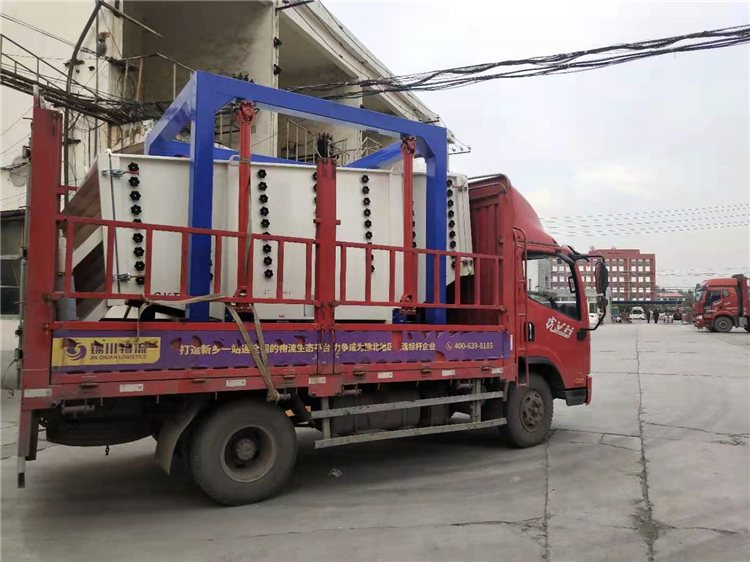

生产实例

方形摇摆筛

方形摇摆筛

方形摇摆筛

技术参数

方形摇摆筛技术参数
