深度洞察，从结构图看方形摇摆筛优势

在筛分行业，方形摇摆筛以高效筛分能力、灵活适配性，成为化工、食品、矿业等领域常用设备。三圆堂机械小编通过方形摇摆筛设备结构图，带您全方位认识这款高效筛分设备。

一、整体布局：适配多样生产场景

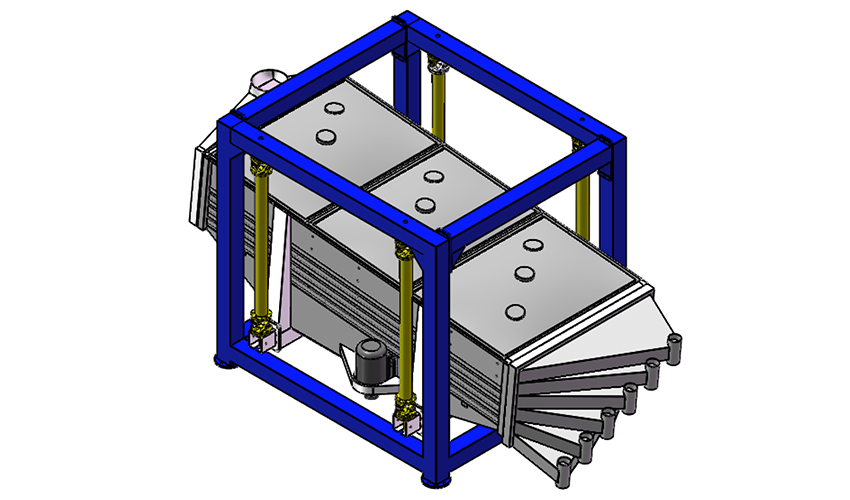

从结构图可见，方形摇摆筛布局遵循　“高效流转、节省空间”　原则，机身紧凑、部件衔接顺畅，占地面积小于同产能设备，小型车间或大型生产线均可灵活嵌入。核心部件按　“进料→筛分→出料”　流向分布，形成完整筛分流程，避免物料滞留，保障生产效率。

二、核心部件解析：设计巧思尽显

进料口：保障物料均匀入筛

结构图中，进料口位于设备顶部最高处，充分考虑不同物料流动性：

内壁平滑设计，减少物料挂壁残留；

口径可按物料流量调整，配合导流板引导物料均匀分散筛面，防止局部筛网过载。

筛体：实现精准分级

筛体是　“核心筛分区”，结构图清晰展示多层筛网叠加设计：

筛网层数按需配置（常规　２－４　层），孔径自上而下减小，满足不同粒径分级需求；

采用　“快拆式安装结构”，卡扣式固定件无需专业工具即可拆洗更换，适配频繁换料场景；

筛框边缘加密封胶条，防止粉尘外溢，符合食品、医药行业卫生标准。

动力系统：高效低损伤

结构图侧下方的动力系统是高效筛分关键：

核心为　“电机　＋　皮带传动　＋　偏心轮”　组合，驱动筛体做　“三维摇摆运动”，模拟人工筛分，快速分离物料且减少易碎物料损伤；

动力系统与筛体柔性连接，设减震部件，降低噪音、减少磨损，延长设备寿命。

出料口：精准分离防混料

结构图底部多出料口设计保障分级效果：

每个出料口对应一层筛网，实现　“一次筛分、多规格产出”，无需二次分选；

出料口倾斜角度优化（约　１５°），确保物料顺畅排出，可搭配输送带衔接后续流程。

三、核心优势：从结构图看实用价值

1. 筛分效率高：三维摇摆　＋　均匀进料，物料无死角流转，精度达　９５％　以上；

2. 维护便捷：快拆筛网、清晰布局，降低维护难度，减少停机时间；

3. 适配性强：多层筛网可调、机身紧凑，可处理粉末与颗粒料，适配多行业。

想了解结构图细节或定制设备，欢迎联系三圆堂机械，我们提供选型到安装调试全流程服务，助力生产提效降本！
